變壓器綜合在線監測
---變壓器熱像在線監測
電力變壓器的主要故障是由于內部局部放電、局部過熱、繞組變形、機械部件松動及設備絕緣的老化等潛伏性故障隨時間積累引起的。
針對變壓器連接部分發熱和發生局部放電現象，主要監視方法為值班人員定期用紅外熱像儀、現場查看手段對設備進行定期巡檢。但這一方法只能定期的監測到溫度數據，不能實現實時監測，溫升和局部放電過高時亦不能告警；巡檢過程中易受巡檢人員責任心、巡檢時間間隔、測量角度、測量部位的影響；同時只能測量裸露在外的接點溫度，無法監測到電氣設備內的接觸點、電纜頭等運行溫度和局部放電情況。最終可能導致設備由于過熱而損毀。
一、產品功能及特點
（1）對變壓器繞組、進出接線樁頭、套管及分接開關局部過熱進行在線監測。
（2）能夠在后臺計算機上實時顯示分析處理后的熱像圖和對應分割后各區域內的溫度最高值、平均值和波動值。
（3）超限的測點，則變色顯示，自動彈出文字報警提示，同時發出聲光報警，并可以查詢所有的該項報警事件。
（4）具備簡潔與直觀的控制平臺，能進行數值查詢、曲線查詢、歷史報警事件查詢、報警位置查詢等信息，自動生成報表包括日/月等多種報表和分析圖形。
二、產品工作原理
通過對變壓器加裝紅外熱像裝置，對變壓器的繞組、電纜接線樁頭/引線接頭發熱、分接開關局部發熱、套管過熱、硅膠呼吸器劣化、滲漏油、油面溫度過高、鐵芯接地、出線缺陷發出異常聲音、絕緣層破壞產生局部放電等故障進行安全早期預警和診斷，在線和離線診斷分析的方法獲取設備狀態信息，借助各種數據分析方法和智能推理算法來評估設備本身的健康狀態，完成設備狀態評估、故障診斷、壽命預測，在此基礎上以實現設備視情維修、提高變壓器運行能力的目的，此系統構成企業數字化系統的子系統，與企業級的PAAS平臺可進行交互。
三、產品介紹
a. DS/IT320紅外熱像裝置，通過強大的前端處理能力與后端的轉換板，輸出高質量的熱成像視頻。熱靈敏度達到50mk, 可全屏測溫，是一款專業針對安全領域的在線式紅外熱像監測產品，本產品具有體積小，測溫快速、精確，穩定好的優勢，可很方便地分散安裝于任何區域。對于固定安裝的重要設備、設施、關鍵容器的安全預警、火災預防，DS/IT系列紅外熱像裝置無疑是理想的解決方案。
b. DS/IT320微型紅外熱成像裝置屬目前業界體積最小的紅外溫度成像裝置，特有的DDE 圖像增強算法，使得圖像更清晰，觀測精確，帶溫度測量功能，極易集成。
c..技術參數
| 紅外傳感器 | 非制冷焦平面探測器 | 傳感器分辨率 | 320x240 |
| 視場角 | 34.4°x 25.8° | 圖像幀頻 | 15 HZ |
| 紅外圖像映射 | 鐵紅，彩虹，灰 | 響應時間 | 150ms |
| 輸入電源 | DC：5V-15V | 測溫范圍 | -20～330℃ |
| 輸入電流 | 150mA/+5% | 測量精度 | -20-0℃ ： ±5℃ |
| 視頻輸出格式 | 16bit數據，色彩模式32位ARGB | 0-150℃：±3% | |
| 啟動時間 | <500ms | 測溫高級功能 | 熱點、冷點自動跟蹤 |
| 分辨率 | 0.1℃ | 輸出方式 | USB或TCP/IP |
| NETD | 70mK@25℃ | 工作溫度 | -20℃～60℃ |
| 功耗 | 350mW | 存儲溫度 | -40℃～85℃ |
四、現場安裝圖和后臺軟件

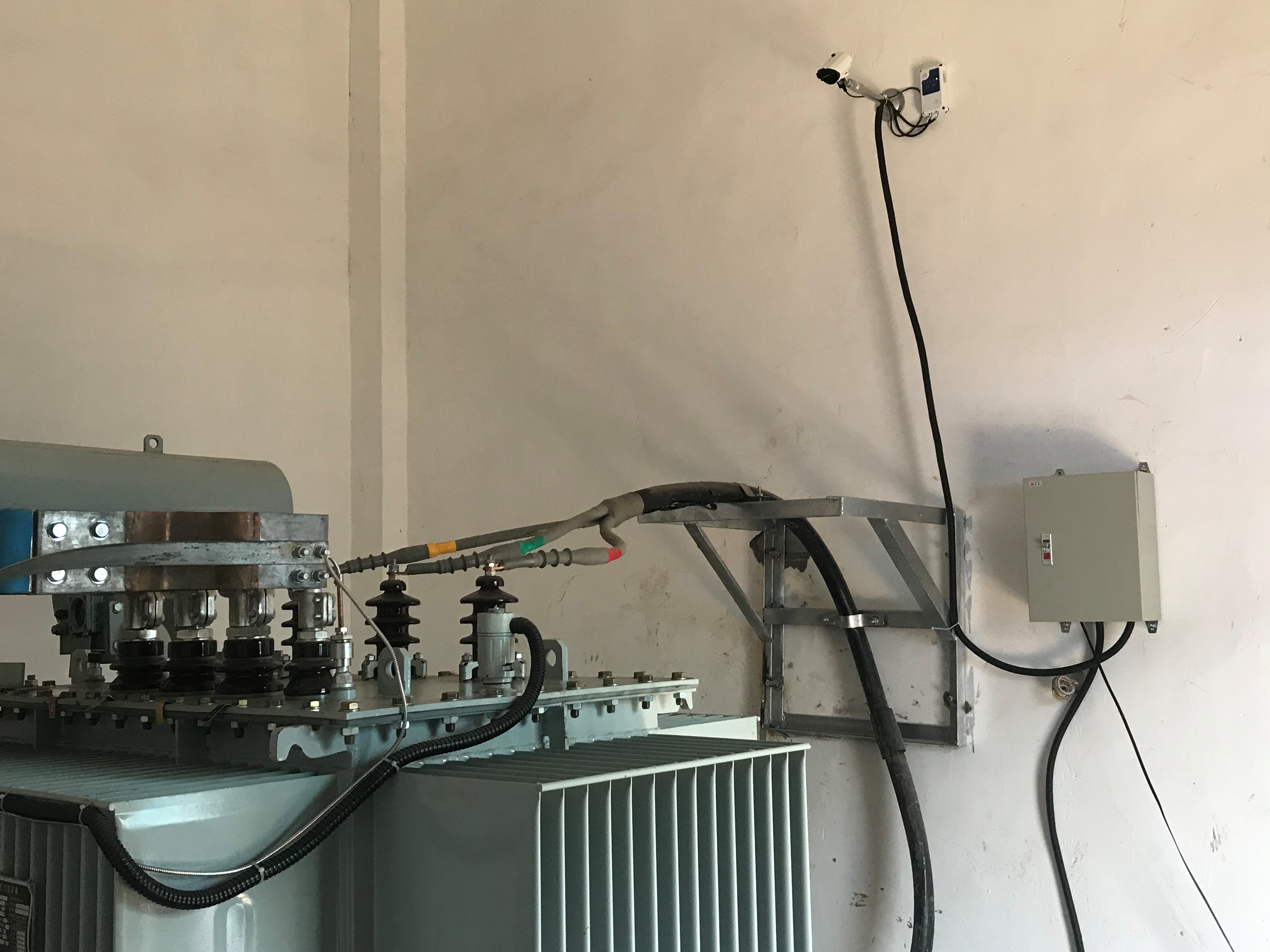

某鋼企10KV變壓器

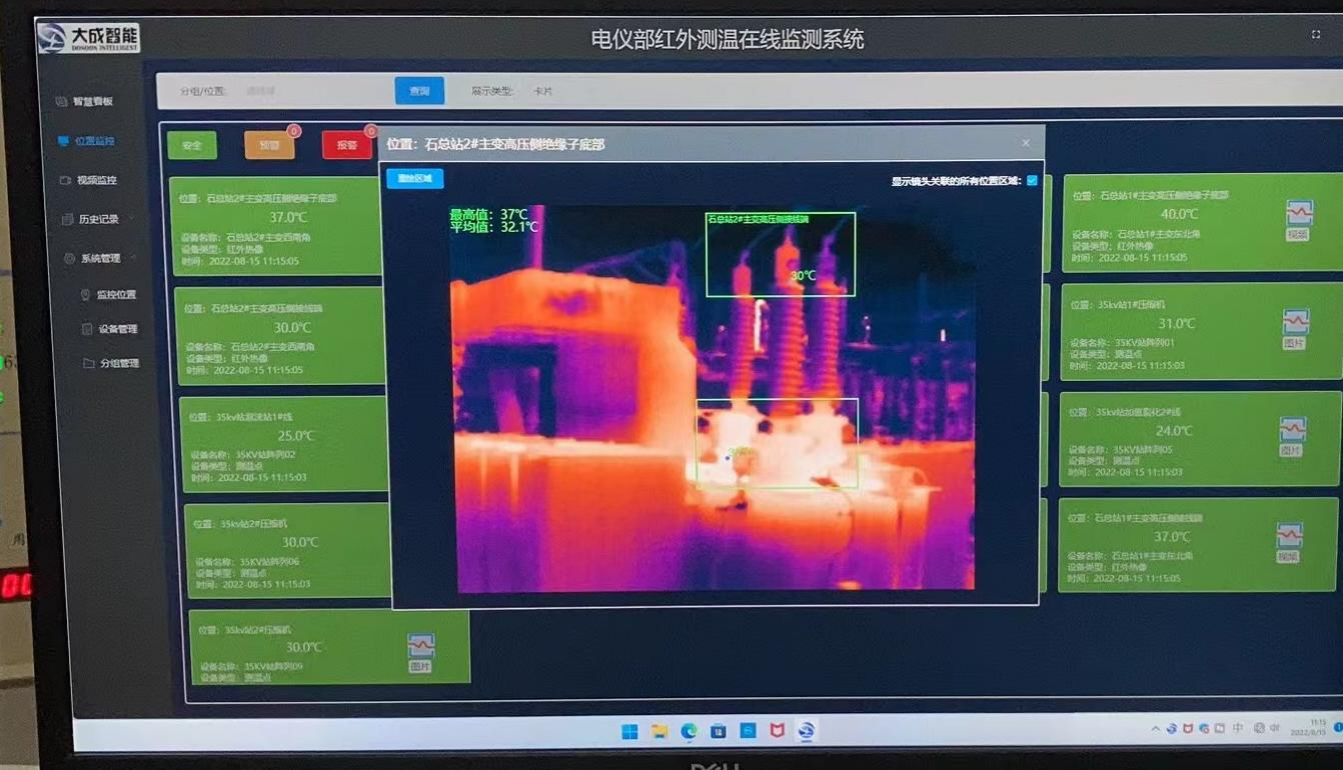

后臺軟件主界面
?
