發電機勵磁綜合在線監測
---熱像與電流智能診斷與安全預警
碳刷和集電環是勵磁系統能源交換的裝置，處于動靜接觸、動靜交界的位置，容易受機械、電氣等因素影響，發生碳刷和集電環部件發熱、斷裂破損或松動等故障，從而引起機組非正常停機或電網波動。
如果發電機的碳刷組件存在不良、過壓（松）、壓偏、跳動、主軸漏油等隱患時，極易形成電刷通流回路接觸電阻增大，造成碳刷或集電環表面過熱或冷熱不均，這關系到發電機的安全運行，目前的監控設備很難直觀預判發電機勵磁碳刷隱患，對擾動、發電機軸系扭振、發電機進相、廠用擾動等特殊狀態的勵磁系統的運行狀態功能，更沒有可視化的判斷及預警方法，一旦出現故障，必將延長事故處理時間，對電網穩定性和發電機設備安全帶來風險。
一、產品功能及特點
- 勵磁碳刷系統組件的實時熱像溫度和電流監視。
- 實時采集并捕捉到的碳刷熱像溫度和電流數據,智能跟蹤每個碳刷的安全狀態并進行動態分析。
- 自動生成并輸出《勵磁碳刷的運行報告及維保建議》（日報或月報），并對劣化碳刷進行預警。
- 提前預判勵磁碳刷安全狀態并報警，提高機組安全運行水平和檢修效率。
- 對發電廠機組勵磁碳刷的維修更換進行統計記錄，可供設備運維人員檢修碳刷提供參考數據。
二、產品工作原理

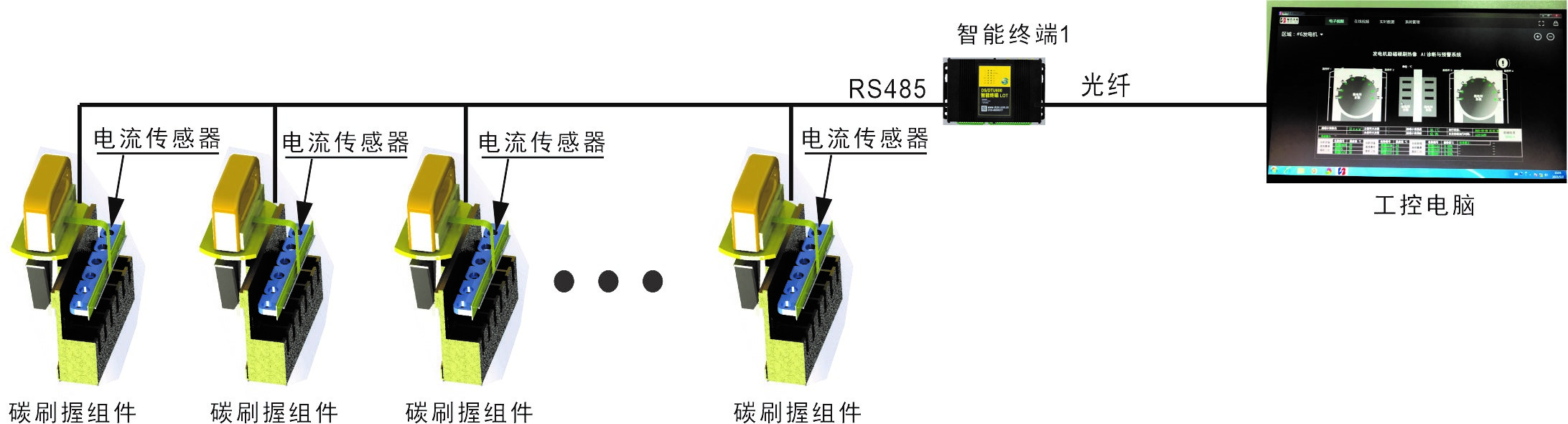

使用先進紅外熱像和霍爾電流傳感器，對發電機集電環、碳刷溫度和電流進行實時在線監測，通過后臺分析系統，可有效地對發電機勵磁碳刷進行在線熱像溫度和電流監視、隱患分析，有效減少發電機集電環、碳刷故障引發的機組非計劃停運事故。系統具有預防報警和事故報警兩級報警功能，可在遠程監控主機上對監測點的溫度和電流變化值進行預警值、報警值現場設定，在數值超過預警值時系統發出報警，進行報警提示。
三、產品介紹
（霍爾電流傳感器）
DS/A20電流傳感器是大成智能專為發電機碳刷電流采集而開發的一款霍爾電流傳感器，采用閉環結構，體積小、重量輕、原邊與副邊之間高度絕緣，傳感器本身的電流消耗僅為20mA，具有良好的動態響應和抗干擾能力，精度基本能滿足保護電路的使用需求，可以直接測量碳刷直流電流，并通過其通信口輸出。
技術參數
| 額定輸入電流 | 50 A | 響應時間 | ＜5μS |
| 測量電流范圍 | 0～120 A | 通信輸出 | RS485 |
| 額定輸出電壓 | 4.0±1% V | 絕緣電壓 | 50HZ，1min 3.0 KV |
| 電源電壓 | ±15±5% V | 工作溫度 | -40～+85℃ |
| 線性度 | ≤1%FS | 儲存溫度 | -40～+125℃ |

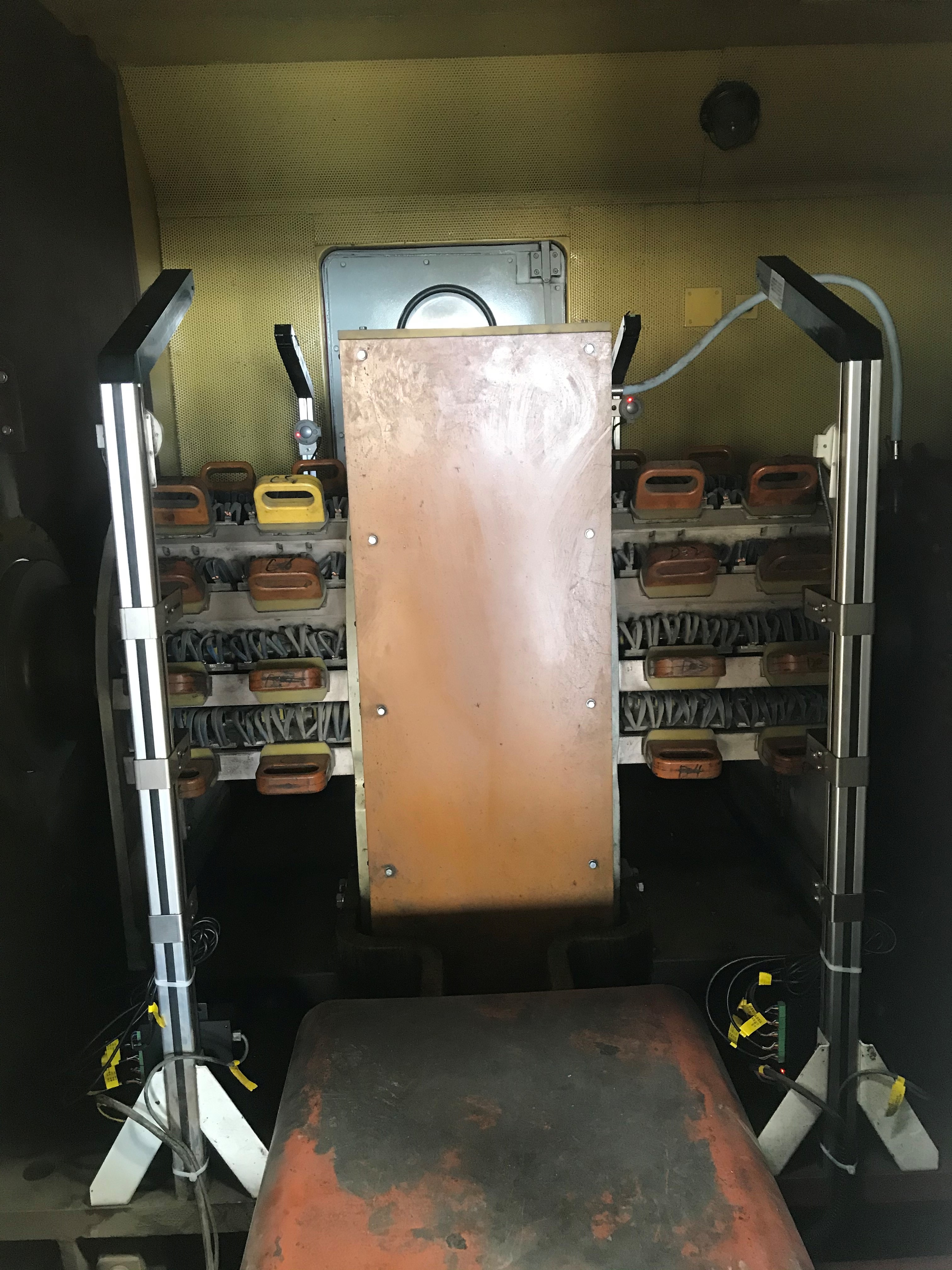

四、現場安裝圖和后臺軟件

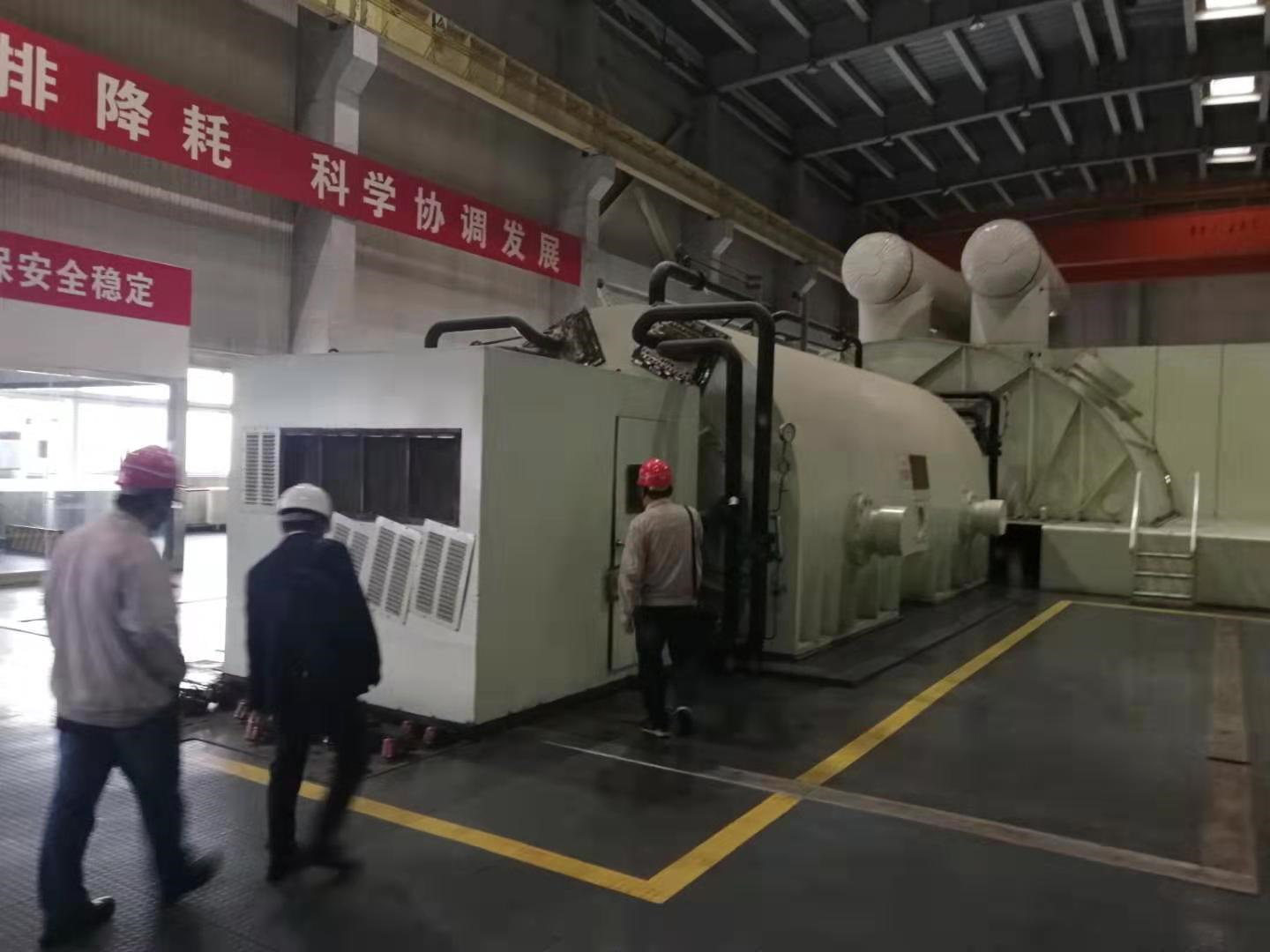

國能漢川電廠1000MW機組

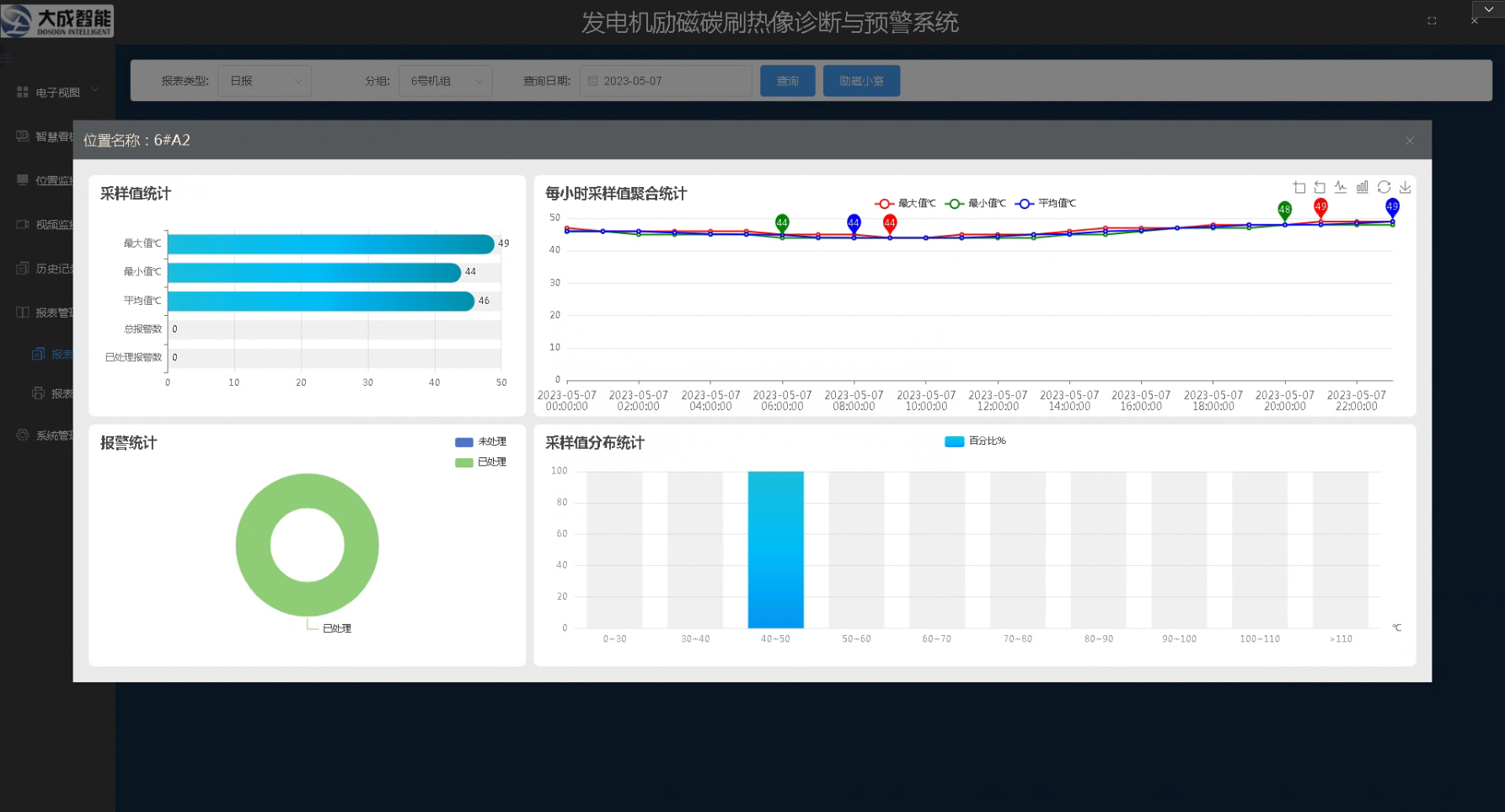

后臺軟件單個碳刷溫度和電流分布圖
?
