變電站綜合在線監測
---開關柜局放監測
開關柜是電網的重要組成部分，其運行的穩定性直接影響到電網安全運行，開關柜依靠以往的巡視、試驗和檢測技術，往往難以達到及時掌握設備缺陷的要求。傳統的停電預防性試驗技術主要是依靠耐壓試驗進行絕緣性能檢查，由于開關柜預防性試驗周期的時間間隔為3～6年，很難發現在兩次預防性試驗間隔之間發展的絕緣缺陷，這都容易造成絕緣不良事故。
而根據實際運行經驗發現發生故障前在事故潛伏期內應該都可能有放電現象產生，局部放電是導致開關柜設備絕緣劣化、發生絕緣故障的主要原因，其檢測和評價已經成為絕緣狀況監測的重要手段，因此，在開關柜設備實際運行中采取合適的局放帶電測試方法具有重大意義。
一、產品功能及特點
開關柜局部放電在線監測系統具備24h全程監測局放活動及趨勢功能，實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置、峰值、均值、噪聲水平以及脈沖周期等數據，必要時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。
二、產品工作原理

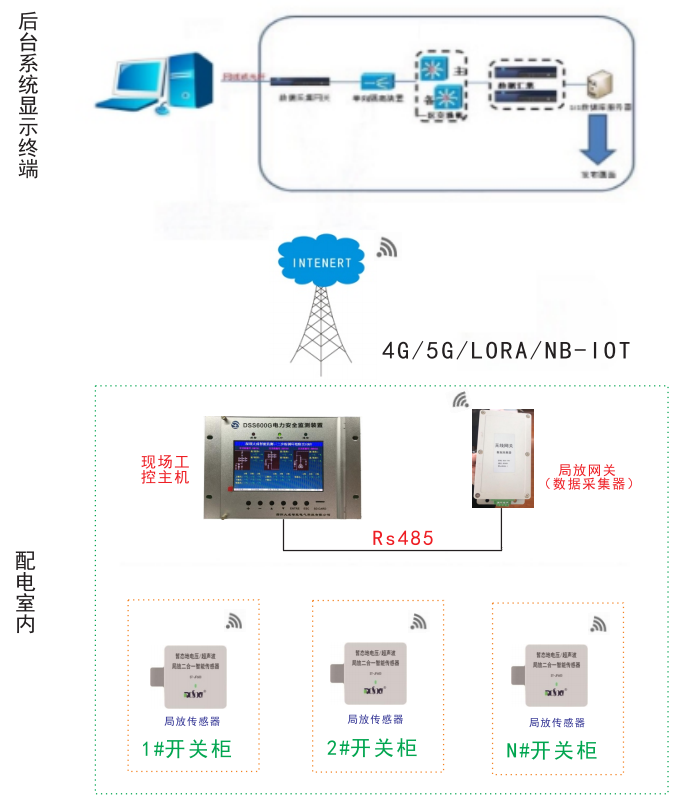

開關柜局部放電在線監測系統，采用小波消噪技術，自適應濾波技術，窄帶消干擾技術，消除監測現場的空間及線路上干擾信號，同時能夠對單個放電脈沖的時域、頻域及時頻分析，提供PRPD、PRPS圖譜等統計分析，能夠多放電故障點跟蹤，鎖定放電位置，實時跟蹤其位移、強度變化，跟蹤其放電類型變化，能實時顯示各個監測點局部放電幅值、放電次數、確定放電點相對位置，必要時給出報警。及時發現開關柜的絕緣缺陷，并為評估其絕緣水平及老化程度提供判斷依據。支持RS485串口、以太網口及短距離無線通信，支持觸摸屏人機交互界面，也可通過上位機專用調試軟件實現裝置軟件版本升級、參數配置、監測數據查看等。
三、產品介紹
主要功能：
- 上傳 TEV/AE 局放采集均值和峰值。
- 在線采集單元上傳均值、峰值、報警等級等數據。
- 具有設備參數配置功能，可進行主要參數編程設置。
- 具有 RS485 通訊接口，特殊應用可定制以太網接口。
技術參數：
- 工作電源：DC3V，內置鋰亞電池。
- 使用壽命：5年以上。
- 采集頻率：1小時/次，根據需求可調。
- 傳感器通道：單機系統支持 1-32 個二合一局放傳感器。
- 工作環境溫度：-20℃～+70℃。
- 工作環境濕度：≤95%RH。
- 通訊接口：RS485 接口，采用 MODBUS-RTU 通訊協議。
- 二合一局放傳感器與局放接收主機之間采用無線LORA的通訊方式進行數據傳輸。
四、現場安裝圖和后臺軟件

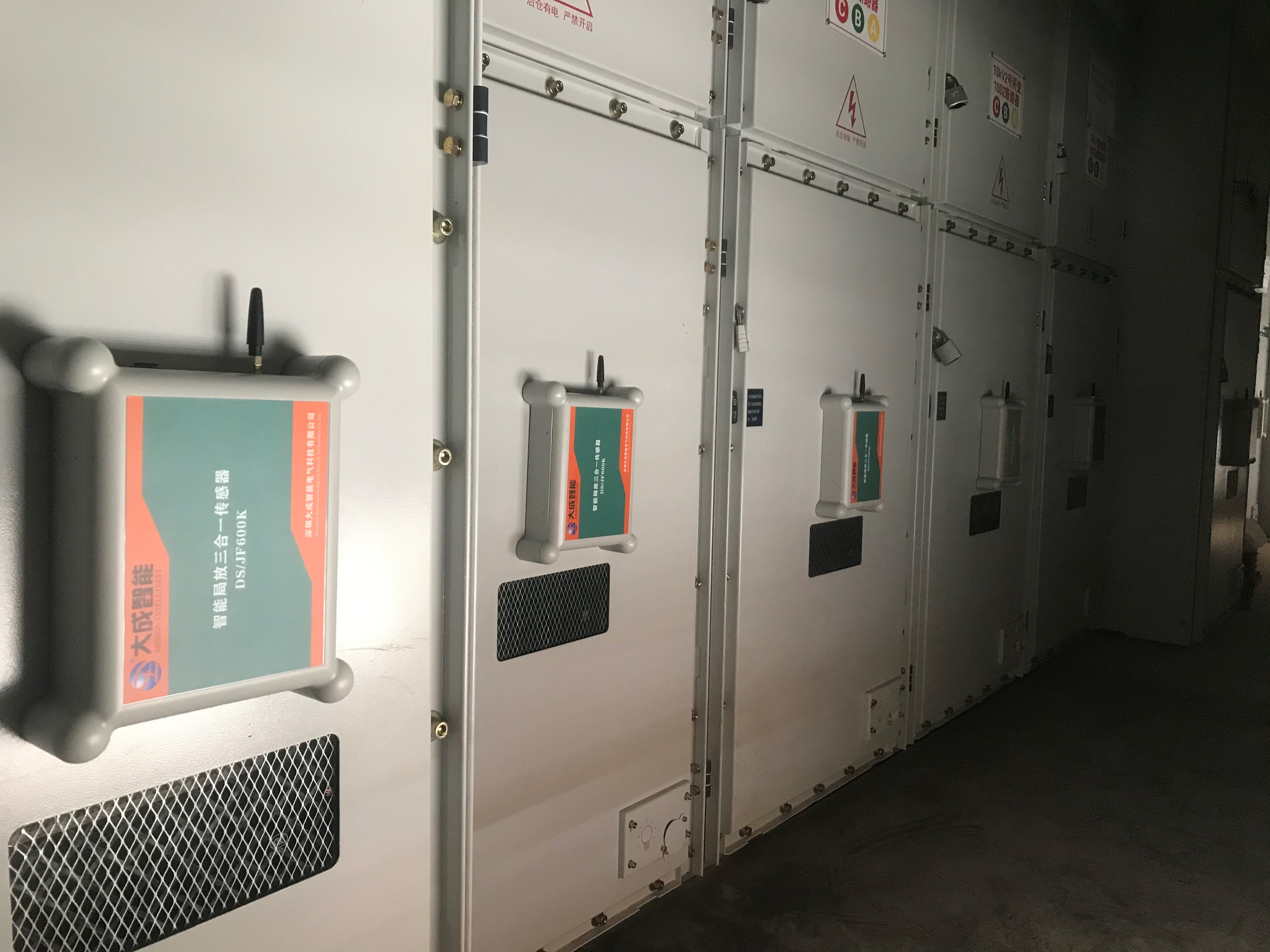

國網某電站110KV變電站

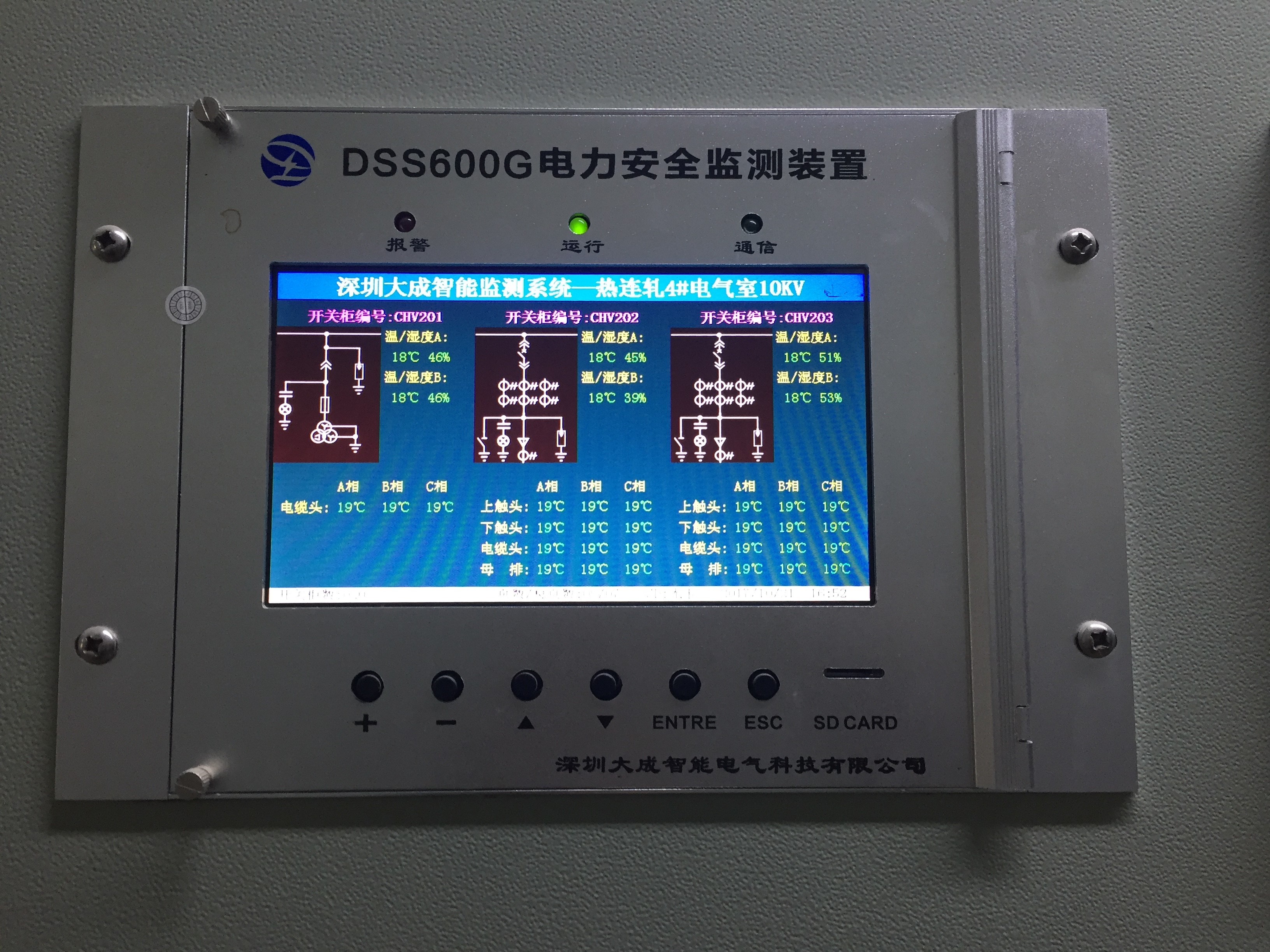

現場工控主機
?
