變電站綜合在線監測
---開關柜無線測溫與智能除濕系統
開關柜發生故障的原因有很多，但究其根本還是由于開關柜內相關元件及線路長期處于大電流、高電壓工作狀況，且空間狹小不通風，柜內濕氣大，強大電流容易導致其內部溫升加劇，絕緣層破壞產生拉弧。一旦沒有及時發現問題并進行預防，很容易發生火災等安全事故。因此，做好開關柜內溫度監測和除濕，避免發生過熱和潮濕現象，對于避免火災等安全事故的發生具有十分重要的意義。
開關柜的結構為封閉狀態，無法進行人工巡檢，為了保證其運行安全，急需配備實時在線監測預警系統。開關柜雖擁有完善的漏電、過壓、過流、短路等保護措施，但都不能解決其由于局部放電、絕緣老化和接頭發熱、潮濕導致的故障隱患。
一、產品功能及特點
開關柜無線測溫與智能除濕系統，對配電室開關柜實現以下隱患監測與安全診斷：
（1）電纜搭接處老化、受潮發熱。
（2）斷路器動靜觸頭松動、壓偏、受潮發熱。
（3）柜體內絕緣介質內部出線缺陷，產生局部放電。
（4）柜體內潮濕引起電離現象，產生臭氧及放電。
二、產品工作原理

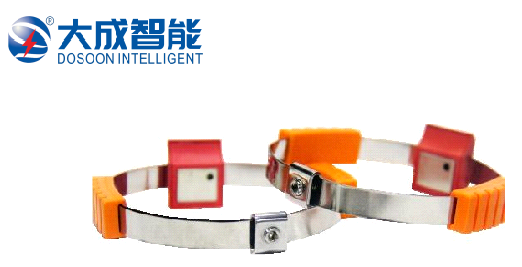

采用先進無源無線溫度傳感器、智能環流循環除濕板，實時采集開關柜斷路器觸頭、母排和電纜接頭溫度，及柜內濕度，并由無線接收模塊通過有線（或無線）方式將數據傳送給現場工控機和后臺監控電腦，通過大成智能獨有軟件算法和后臺分析系統，有效地對開關柜斷路器、電纜搭接頭、柜內濕度進行在線監測，對其進行隱患診斷與安全預警。部署定制TCP/IP協議的接口由廠家通過光纖或網線將溫度和濕度數據實時上傳至電科院PMS系統，實現實時監控，設備溫度和濕度超限報警，并自動除濕。
三、產品介紹
- 采用低功耗、免維護、一體化設計。
- 供電方式：無源供電（CT感應取電），電流要求：5A～5000A。
- 測溫范圍：-20～330℃。
- 測溫精度：±1℃ 測溫頻率：小于3秒 。
- 通信方式：無線通信，溫度采集模塊與接收模塊傳輸距離：≤120米，滿足現場每個配電室最多只裝1臺現場就地主機即可采到該配電室所有溫度數據。
- 裝置使用壽命：15年以上 。
- 型號：DS/H2.3（加強型）
- 濕度控制范圍：≦80%RH，出廠默認75%RH
- 額定功率：105W（全負荷狀態）
- 電壓：DC24V
- 控濕面積：1平方
- 濕度范圍：20%RH～80%RH
- 控制方式：內置算法獨立運行
四、現場安裝圖和后臺軟件
某鋼企10KV變電站
現場工控主機
?
