變電站綜合在線監測

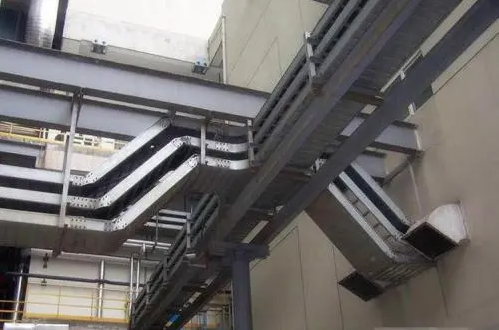

---橋架電纜及接頭溫度和局放在線監測
供電系統中，多年的運行顯示90%以上的電纜運行故障是接頭故障引發的，電纜頭及電纜中間接頭處等部位因制作質量不良、壓接頭不緊、接觸電阻過大而發熱；長期運行將造成電纜過熱，絕緣燒穿，最后導致電纜火災事故的發生。實際運行經驗和理論分析均表明,電纜接頭處發生的各類故障,一般并不是一個突發的過程,通常是因為接頭處溫度不斷升高,使絕緣逐步老化燒穿、泄漏電流和局部放電逐漸增加,到達一定程度后再發生擊穿,是一個由量變到質變的過程。
一、產品功能及特點
- 電纜接頭、中段和終端的實時陣列熱像溫度監視，并對監測區域內電纜接頭畫面進行分割，智能跟蹤電纜的安全狀態并進行動態分析。
- 電纜接頭局部放電監測，準確分析電纜的絕緣情況，對電纜產生局部放電進行定位和跟蹤，智能局放數據分析電纜的運行情況。
- 自動生成并輸出《電力電纜運行報告及維保建議》 等日報或月報，并對劣化電纜進行預警。
- 系統軟件提供良好的人機界面，在本軟件平臺上可以方便地進行數據存儲，實時監控，智能分析，輸出預警/超限警訊、歷史記錄、曲線、日/月報表等，支持數據輸出至PAAS云服務平臺系統，同時可以將數據傳輸到綜合值班室電氣管理集中平臺，為電氣運管人員安全管理提供了有力的輔助工具，提升了設備的管理水平和管理手段。
二、產品工作原理
使用先進紅外熱電堆陣列溫度和局部放電監測技術，通過其現場的智能融合終端，可有效地對電纜接頭、中段、終端及其局部放電進行在線監測、熱點分析、紅外圖象顯示、局部放電分析、隱患精準定位。系統具有預防報警和事故報警兩級報警功能，可在遠程監控主機上對監測點的溫度變化值進行預警值、報警值設定，在數值超過預警線時系統發出報警信息，進行報警提示。對局放放電數據進行跟蹤、局放數據分析、隱患精準定位，對波動較大或者超過局放報警值時會發出警訊。
三、產品介紹
電纜局放傳感器
電纜局部放電傳感器適用于10KV 及以上電壓等級的電纜局部放電在線監測，能實時監測放電量，放電相位，放電次數等基本局部放電參數；計算出各個接頭及各段電纜局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行圖譜分析和數據報表以確定放電點相對位置，必要時給出報警。并可按照客戶要求， 提供有關參數的統計量。能存儲測試圖譜、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷， 并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。技術參數：
| 項目 | 參數 |
| 工作電源 | 交流 220V；直流 24V；太陽能取電 |
|
通訊模式 |
與傳感器之間采用高頻電纜；與服務器之 間可以采用光纖、高頻電纜、4G 無線 |
| 最小測量放電幅值 | 1mV（現場 10PC） |
| 脈沖電流傳感器的頻率范圍 | 100kHz－30MHz |
| 放電脈沖的時間分辨率 | 10μs |
| 相位分辨率 | 0.18° |
| 定位誤差 | 3 米 |

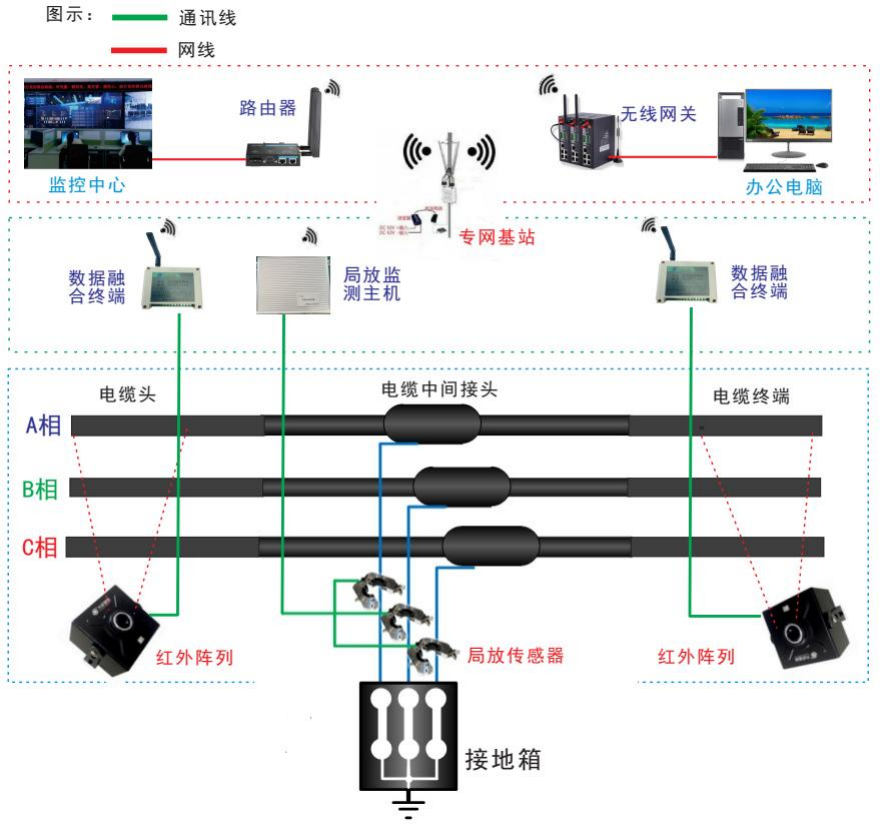

四、現場安裝圖和后臺軟件

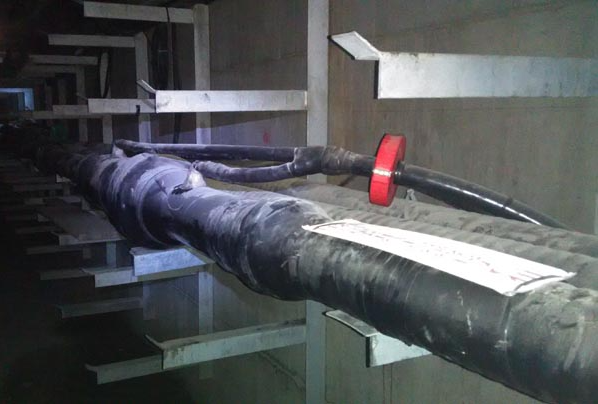

電纜局放監測
?
